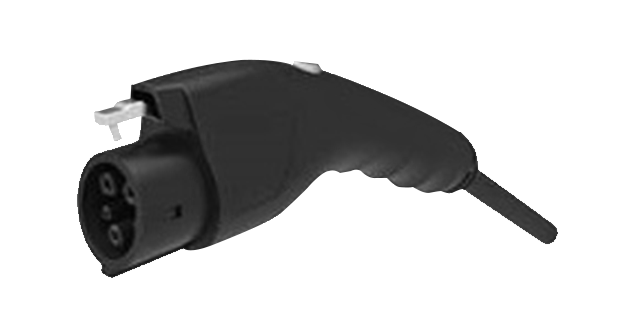

電気自動車コネクター
| 記事 | 資料 |
|---|---|
| 承認 | QA必須検査レポートリンク |
| 試験基準 | SAE J1772-2017 |
| 充電モード | 3 |
| 接続方式 | C |
| 電流類型 | AC |
| 作業環境温度[℃] | -30~+50 |
| 補完環境温度[℃] | -40~+80 |
| 最高高度[M] | <2000 |
| イングレス保護 | 保護カバー IP54 / 作業状態 IP55 |
| 定格電流 [A] | 16A/32A/40A |
| 定格電圧 [V] | 240 |
| ベア電圧 [V] | 2500 |
| パワーピン | 3（L、N、PE） |
| シグナル接点番号 | 2（CS、CP） |
| シグナル接点番号の定格電圧 | 2A |
| 絶縁抵抗 [MΩ] | >10 |
| 接地抵抗 [Ω] | <0.05 |
| 温度モニター | / |
| 接点プラスチック材料 | PA66,UL94V-0 |
| 表面材質 | 高強度熱可塑性素材l / UL94V-0 |
| 接点材料 | 銅合金 + コーピング絶縁、銀メッキ |
| 挿入/引抜時間 [時間] | >10000 |
| 挿入/引抜力 [N] | <75 |
| 衝撃荷重 | 1mの高さで墜落または2トン車両による衝突圧力に耐えられる |
| 保証期間 | 12カ月 |
| ケーブル類型 | UL62 EV 3*10AWG+1*18AWG (32A) |
| 剥ぎ取り寸法5.5mm推奨 | |
